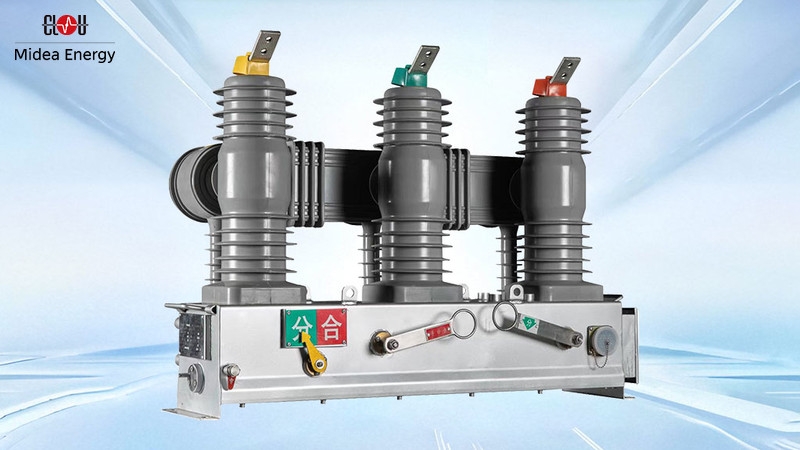

La serie CLW32 / 12 kV – 36 kV es un reconectador avanzado de vacío para exteriores, diseñado para sistemas trifásicos de CA 50 / 60 Hz, con tensiones nominales de 12 kV, 17,5 kV, 24 kV y 36 kV. Ideal para líneas de distribución aéreas y subestaciones, conmuta de forma eficiente corrientes de carga, sobrecarga y cortocircuito.
Con protección, medición, señalización y control integrales, admite autorreconexión ajustable hasta tres veces. Conforme con IEC62271-111:2012 y normas internacionales, garantiza un rendimiento fiable en diversas aplicaciones de red.
Características del producto
Estructura del producto
- Diseño de pilares trifásicos: Tamaño compacto para una instalación sencilla.
- Pilares exteriores de resina epoxi: Equipados con transformadores de corriente integrados.
- Transformadores de corriente: Instalados en cada pilar de fase, con conexiones externas opcionales.
- Interruptor de vacío: Utiliza tecnología de campo magnético longitudinal.
- Interruptor manual de acción rápida: Integrado en el mecanismo de operación.
Características de rendimiento
- Rendimiento eléctrico: Descarga parcial <10 pC.
- Capacidad de corte: El campo magnético longitudinal garantiza una interrupción fiable y estable.
- Fiabilidad: El mecanismo de accionamiento de imán permanente monoestable minimiza las piezas móviles, reduciendo el mantenimiento.
- Resistencia ambiental: La impresión exterior de acero inoxidable mejora la resistencia a la corrosión en condiciones adversas.
Módulos funcionales
- Sistema de alimentación: Admite carga de batería; rango de entrada 165–265 VAC, 50/60 Hz.
- Unidad central: Incluye HMI (interfaz hombre-máquina), comunicación, muestreo y lógica de operación.
- Unidad de accionamiento: Controla las operaciones de apertura/cierre de los interruptores CLW32-12/24 kV.
Funciones de protección
- Protección contra sobrecorriente
- Protección de tierra de secuencia cero
- Protección direccional de tierra de secuencia cero
- Protección de subtensión/sobretensión
- Función de autorreconexión
Características del controlador
- Alimentación de respaldo: Admite >300 operaciones de conmutación o 48 horas de funcionamiento continuo durante cortes de energía.
- Funciones inteligentes: Registro de eventos, registro de fallas, medición en tiempo real y comunicación remota.
Parámetros técnicos
| Tensión nominal (Un) | kV | 12 | 24 | 36 | |
| Frecuencia nominal | Hz | 50 / 60 | 50 / 60 | 50 / 60 | |
| Corriente nominal | A | 630 / 1250 | 630 / 1250 | 630 / 1250 | |
| Corriente nominal de corte de cortocircuito | kA | 20 | 20 | 20 | |
| Corriente nominal de cierre en cortocircuito (pico) | kA | 50 | 50 | 50 | |
| Corriente nominal de cresta soportada | kA | 50 | 50 | 50 | |
| Corriente nominal de corta duración soportada | kA | 20 | 20 | 20 | |
| Duración nominal del cortocircuito | s | 3 | 3 | 3 | |
| Tiempo nominal de corte de corriente de cortocircuito | times | 30 | 30 | 30 | |
| Nivel de aislamiento nominal | Tensión soportada a frecuencia industrial 1 min | kV | 28 / 32 | 50 / 60 | 70 / 80 |
| Tensión soportada a impulso de rayo (pico) | kV | 75 / 86 | 125 / 145 | 170 / 195 | |
| Secuencia nominal de operación | O-0.2s-CO-2s-CO-5s-CO | ||||
| Vida mecánica | times | 10000 | |||
| Norma：IEC62271-111:2012 | |||||

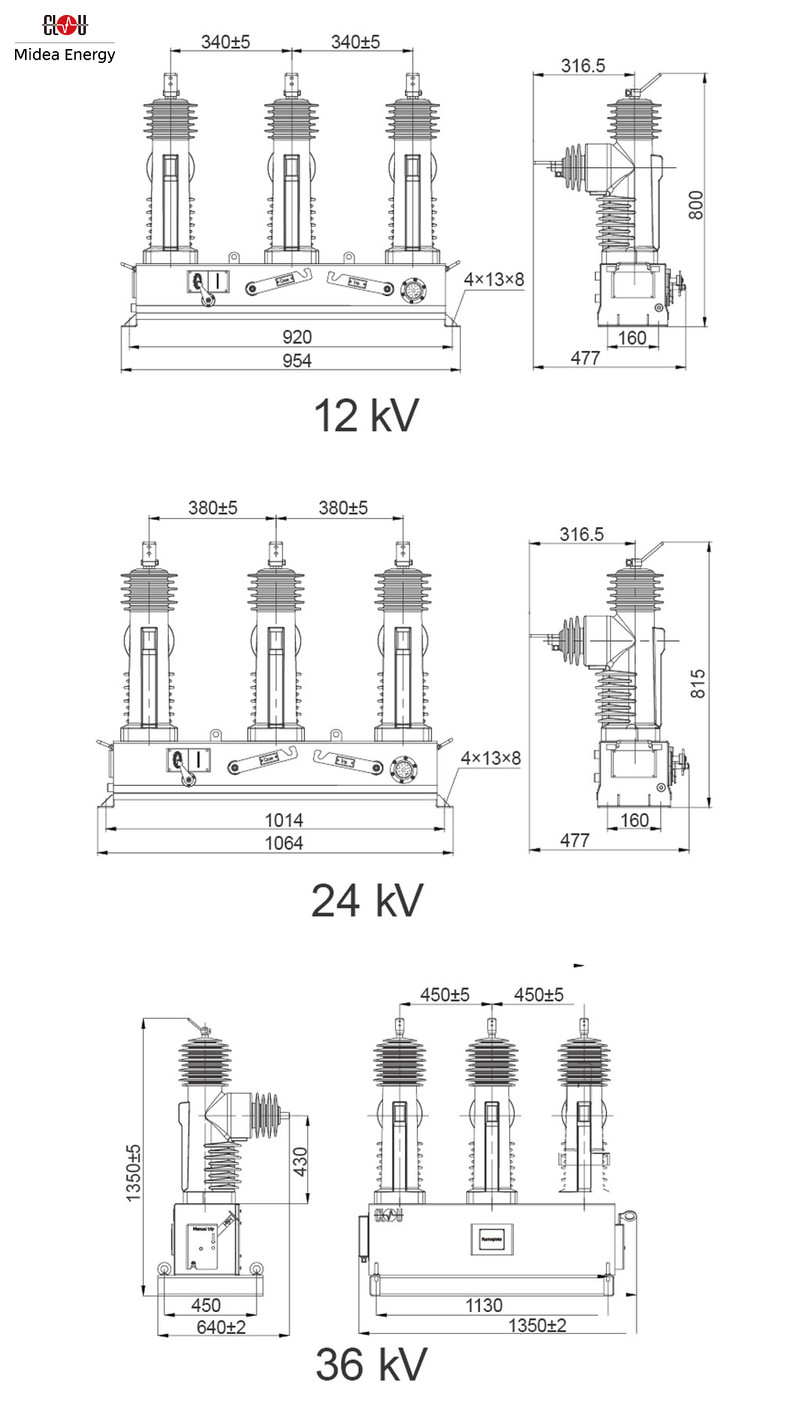

Dimensiones exteriores (mm)
