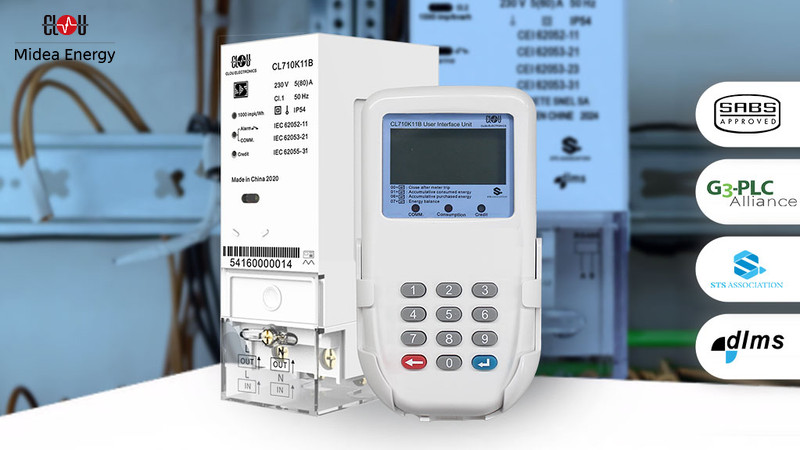

El CL710K11B es un medidor eléctrico con certificación STS que cumple estrictamente con las normas IEC62052 e IEC62053.
Su unidad central de medición y control (MCU) está diseñada para su instalación en carril DIN, lo que garantiza su estabilidad y seguridad. El cableado del medidor está diseñado para entrar y salir por la parte inferior, y la posición de instalación está ingeniosamente configurada para evitar el contacto directo del usuario, lo que mejora la seguridad. Los usuarios pueden acceder fácilmente al consumo de energía y otra información relacionada a través de la unidad de interfaz de usuario (UIU). La comunicación entre la MCU y la UIU utiliza tecnología de transmisión por línea eléctrica (PLC), que cumple con las normas IEEE 1901.2, y emplea modulación OFDM (G3) para garantizar una transmisión de datos eficiente y fiable.
Funciones
Características Principales
- Medición bidireccional de energía
- Monitorización de corriente neutra
- Sistema de prepago STS
- Protección contra manipulaciones
Funciones Avanzadas - Facturación multitarifa (precios basados en el tiempo de uso)
- Sincronización del reloj en tiempo real
- Control de carga programable
Interfaces de Comunicación - Estándar: infrarrojos, RS485, portador de token virtual
- Opcional: PLC / RF / módulo de comunicación por cable
Normas Técnicas - Certificado DLMS / COSEM
- Montaje en carril DIN de 35 mm
- Tecnología de sellado ultrasónico
| Item | Parámetro |
|---|---|
| Tensión Nominal (Un) | 220 V, 230 V, 240 V |
| Rango de Tensión de Trabajo | 0.7 Un … 1.3 Un |
| Frecuencia Nominal | 50/60 Hz ± 5% |
| Corriente | 5(40) A, 5(60) A, 5(80) A |
| Corriente de Arranque | 0.4% In |
| Consumo de Energía del Circuito de Voltaje | < 2 W, 10 VA |
| Consumo de Energía del Circuito de Corriente | ≤ 4 VA |
| Pantalla | LCD |
| Constante del Medidor | 10000 imp/kWh |
| Temperatura de Trabajo | – 25 ℃ … 70 ℃ |
| Temperatura de Almacenamiento | – 40 ℃ … 70 ℃ |
| Humedad | ≤ 95% |
| Clase de Precisión | Activo: 1.0 |
| Grado de Protección | IP54 |
| Comunicación | IR / RS485 / SCSSCAAA9, PLC / RF |
| Dimensiones (mm) | Medidor: 143.5 (L) × 63 (W) × 93 (H), UIU:143.6 (L) × 78.8 (W) × 42 (H) |
| Peso | Medidor: 650 g, UIU(PLC): 200 g |
