Filtros harmônicos:
Um fator chave para uma rede elétrica saudável

A eletricidade é a força vital da sociedade moderna, alimentando tudo, desde nossas casas até nossas indústrias. No entanto, à medida que nossa dependência de eletricidade aumentou, também aumentou a complexidade de nossas redes elétricas. A adição de mais dispositivos eletrônicos e fontes de energia renováveis resultou em um aumento na distorção harmônica, o que pode levar a problemas significativos, como problemas de qualidade de energia, falha de equipamento e eficiência reduzida. É aqui que entram os filtros harmônicos, pois são o segredo para uma rede elétrica saudável. Neste artigo, vamos explorar o que são filtros harmônicos, como funcionam e por que são essenciais para manter uma rede elétrica saudável.

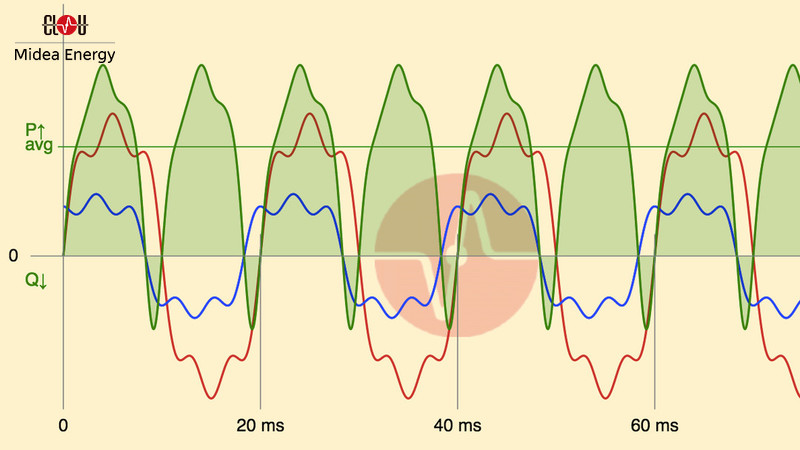

Harmônicos em tensão e corrente (exemplo do nosso simulador de treinamento)
Harmônicos em tensão e corrente (exemplo do nosso simulador de treinamento)

Entendendo Harmônicos

Harmônicos são um tipo de distorção que ocorre quando um sinal senoidal é distorcido pela adição de componentes de frequência que são múltiplos da frequência fundamental. Em outras palavras, harmônicos são frequências adicionais que ocorrem no topo da forma de onda original. A frequência fundamental na maioria dos sistemas de energia é de 50 Hz ou 60 Hz, dependendo da região.

A presença de harmônicos em um sistema de energia pode causar uma série de problemas. Por exemplo, harmônicos podem causar superaquecimento de equipamentos elétricos, levando a danos e redução da vida útil. Eles também podem causar interferência nos sistemas de comunicação e reduzir a eficiência dos equipamentos elétricos. Portanto, é essencial controlar o nível de harmônicos no sistema de potência.

A prática comum é manter o THD (distorção harmônica total) dentro de certos limites.

O limite de tensão THD é de 5 %. Isso significa que o total de todos os harmônicos da forma de onda de tensão deve ser inferior a 5 % da frequência fundamental. Se a tensão THD ultrapassar esse limite, pode causar problemas em equipamentos sensíveis a harmônicos, como transformadores e motores.
O limite atual de THD é de 3 %. Isso significa que o total de todos os harmônicos da forma de onda da corrente deve ser inferior a 3 % da frequência fundamental. Se o THD de corrente ultrapassar esse limite, pode causar problemas para a rede elétrica, como aumento de perdas e queda de tensão.

O que são filtros harmônicos?

Filtros harmônicos são dispositivos usados para mitigar os efeitos dos harmônicos em sistemas elétricos. Eles funcionam filtrando seletivamente as frequências harmônicas presentes no sistema. Os filtros harmônicos são compostos de uma combinação de capacitores, indutores e resistores projetados para criar um circuito sintonizado que filtra seletivamente as frequências harmônicas.

Existem dois tipos principais de filtros harmônicos: passivo e ativo. Os filtros harmônicos passivos são compostos de uma combinação de capacitores e indutores projetados para criar um circuito sintonizado que filtra frequências harmônicas específicas. Os filtros harmônicos ativos, por outro lado, usam a eletrônica para cancelar ativamente as frequências harmônicas presentes no sistema.

Como funcionam os filtros harmônicos?

Os filtros harmônicos funcionam criando um circuito sintonizado que filtra seletivamente as frequências harmônicas presentes no sistema. O circuito sintonizado é composto por uma combinação de capacitores e indutores que são projetados para ressoar em uma frequência específica. Essa ressonância faz com que o circuito tenha uma alta impedância na frequência ressonante, bloqueando efetivamente essa frequência de passar pelo filtro.

O projeto do filtro harmônico é crítico para sua eficácia. O filtro deve ser projetado para corresponder às frequências harmônicas específicas presentes no sistema. Por exemplo, se o 5º harmônico for o harmônico mais significativo presente, o filtro deve ser projetado para filtrar seletivamente a frequência do 5º harmônico.

A importância dos filtros harmônicos

Os filtros harmônicos desempenham um papel crucial na manutenção de uma rede elétrica saudável. Eles ajudam a reduzir o nível de distorção harmônica no sistema, o que pode causar uma série de problemas, como danos ao equipamento e redução da eficiência. Ao reduzir o nível de distorção harmônica, os filtros harmônicos podem ajudar a melhorar a qualidade do sistema de energia.

Os filtros harmônicos também são essenciais para garantir que o sistema de energia atenda aos requisitos regulamentares. Em muitos países, há limites para o nível de distorção harmônica permitido no sistema de energia. Os filtros harmônicos podem ajudar a garantir que o sistema de energia atenda a esses requisitos.

Aplicações de Filtros Harmônicos

Os filtros harmônicos são usados em uma variedade de aplicações, incluindo industrial, comercial e residencial. Em aplicações industriais, filtros harmônicos são usados para reduzir o nível de distorção harmônica no sistema de energia, o que pode causar danos aos equipamentos e reduzir a eficiência. Eles são usados em uma variedade de indústrias, incluindo produção de aço, processamento químico e data centers.

Em aplicações comerciais, filtros harmônicos são usados para reduzir o nível de distorção harmônica no sistema de energia para melhorar a qualidade da energia e reduzir o risco de danos ao equipamento. Eles são usados em uma variedade de aplicações, incluindo hospitais, aeroportos e shopping centers.

Em aplicações residenciais, filtros harmônicos são usados para melhorar a qualidade do fornecimento de energia para residências. Eles podem ajudar a reduzir o risco de danos ao equipamento e melhorar a eficiência dos aparelhos elétricos. Os filtros harmônicos também são usados em aplicações de energia renovável, como sistemas de energia solar e eólica, para reduzir o nível de distorção harmônica produzida por esses sistemas.

Desafios e Limitações dos Filtros Harmônicos

Embora os filtros harmônicos sejam essenciais para manter uma rede elétrica saudável, eles apresentam algumas limitações e desafios. Um dos principais desafios é que os filtros harmônicos podem ser caros para instalar e manter, especialmente em aplicações industriais e comerciais maiores.

Outro desafio é que os filtros harmônicos devem ser cuidadosamente projetados e combinados com as frequências harmônicas específicas presentes no sistema. Se o filtro não for projetado corretamente, ele pode não filtrar efetivamente as frequências harmônicas, levando a danos ao equipamento e redução da eficiência.

Há também um limite para o nível de distorção harmônica que pode ser efetivamente filtrado por filtros harmônicos. Se o nível de distorção harmônica for muito alto, pode ser necessário tomar medidas adicionais, como instalar filtros adicionais ou atualizar a infraestrutura elétrica.

Conclusão

Filtros harmônicos são o segredo para uma rede elétrica saudável. Eles ajudam a reduzir o nível de distorção harmônica no sistema de energia, o que pode causar uma série de problemas, como danos aos equipamentos e redução da eficiência. Os filtros harmônicos são essenciais para garantir que o sistema de energia atenda aos requisitos regulamentares e melhorar a qualidade do fornecimento de energia.

Embora os filtros harmônicos tenham alguns desafios e limitações, eles são um componente essencial dos sistemas de energia modernos. À medida que nossa dependência de eletricidade continua a crescer, a importância dos filtros harmônicos só aumenta. Os filtros harmônicos são uma das muitas tecnologias que estão ajudando a garantir que nossas redes elétricas sejam confiáveis, eficientes e sustentáveis.

O primeiro passo é analisar o conteúdo de harmônicos em sua seção de grade. Nossos medidores eletrônicos de energia e dispositivos de teste portáteis no local fornecem análise harmônica individual e podem ajudá-lo a obter os dados relevantes para determinar se os filtros harmônicos são necessários em sua rede. Entre em contato conosco hoje para saber mais sobre nossa aquisição de dados harmônicos e dê o primeiro passo para otimizar o desempenho e a eficiência de sua rede elétrica.

Nota do editor: Este post foi originalmente publicado em Agosto 2023 e foi atualizado para a abrangência.
