Las diferentes corrientes subíndices

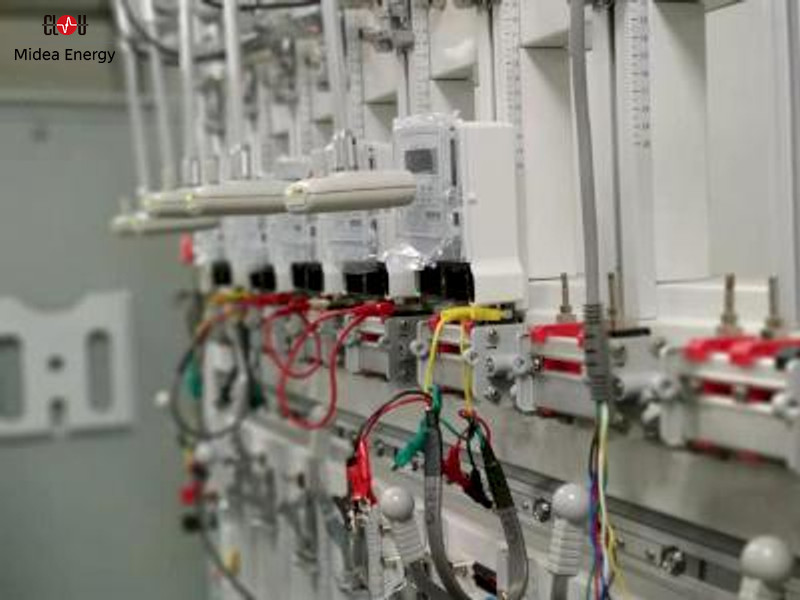

prueba-del-medidor

En los documentos de licitación y especificaciones de los medidores podrás encontrar varios subíndices relacionados con la corriente.

  • corriente I sin subíndice
    Es la corriente instántanea que fluye en el medidor
  • Arranque de corriente Ist
    Este es el valor más bajo de la corriente que un medidor eléctrico de energía puede registrar como unidad de factor potencia, y medidor polifásico, con balance de carga equilibrada.
  • Corriente mínima Imin
    Este es el valor más bajo de corriente que un medidor es especificado para cumplir con los requerimientos de precisión.
  • corriente de transición Itr
    A este valor de corriente y superior, el medidor debe estar dentro del error máximo máximo más pequeño correspondiente a la clase de precisión del medidor.
  • Corriente básica Ib
    Este término es usado en los estándares de IEC para medidores con conexión directa. Todos los valores de precisión están relacionados con Ib
    Nota: Ib es reemplazado por In en la Segunda Edición de IEC62052-11:2020
  • Corriente nominal In
    Este es el mismo que Ib pero son para medidores operados por transformador.
  • Referencia de corriente Iref
    El término es solo usado en EN 50470-1. Es la referencia de corriente (para medidores con conexión directa Iref = 10 x Itr = Ib de acuerdo a EN 62052-11, 3.5.1.2; para medidores conectados en transformador de corriente Iref = 20 x Itr = In
  • Corriente máxima Imax
    Este es el mayor valor de corriente al que se especifica el medidor para cumplir con los requisitos de precisión.

Ahora veamos más en detalle:

Arranque de corriente Ist de acuerdo con IEC
La corriente de arranque es una fracción de la corriente básica o corriente nominal. Vea los factores de multiplicación a continuación:

IEC 62053-11 direct connectedclass 1: 0.004 Ib
class 2: 0.005 Ib
IEC 62053-11 transformer connectedclass 0.5: 0.002 In
class 1: 0.002 In
class 2: 0.003 In
IEC 62053-21 direct connectedclass 1: 0.004 Ib
class 2: 0.005 Ib
IEC 62053-22 transformer connectedclass 0.2S: 0.001 In
class 0.5S: 0.001 In
IEC 62053-23 direct connectedclass 2: 0.005 Ib
class 3: 0.01 Ib
IEC 62053-23 transformer connectedclass 2: 0.003 In
class 3: 0.005 In

Criterio de Aprobado/Fallado:
El medidor tiene que comenzar y continuar registrando energía. Significa que necesitamos recibir al menos dos pulsos del medidor dentro de un cierto período de tiempo.

¿Cómo calcular el tiempo?
Nosotros tenemos el voltaje nominal, el número de elementos, el arranque de corriente y constante del medidor. Ahora podemos calcular:

formula

Esta es la duración de un pulso en un medidor con cero error. Entonces, nosotros doblamos el tiempo por necesitamos recibir dos pulsos. Cuando la norma IEC no especifica ninguna prueba para pruebas de arranque. Entonces necesitamos considerar el error del medidor. Mejor practicar añadiendo 20% para calcular el tiempo de dos pulsos.
Si el medidor falla con este cálculo de tiempo de espera, puede extenderlo. La configuración estándar de los bancos de prueba CLOU es 120%.
De la fórmula puede ver que es preferible una constante de medidor más alta porque ahorra tiempo de prueba.

Minimum Required Time for Starting Test
nominal voltage V
nominal current A
elements
meter constant i/kWh
IEC62053-11 DC class 1
IEC62053-11 DC class 2
IEC62053-11 CT/PT class 0.5
IEC62053-11 CT/PT class 1
IEC62053-21 DC class 1
IEC62053-21 DC class 2
IEC62053-22 CT/PT class 0.2S
IEC62053-22 CT/PT class 0.5S
IEC62053-23 DC class 2
IEC62053-23 DC class 3
IEC62053-23 CT/PT class 2
IEC62053-23 CT/PT class 3

Arranque de corriente Ist de acuerdo a EN
Como siempre tenemos que tratar con más estándares. Para MID el estándar esta relacionado con EN 50470-1 y EN 50470-3 .
Aquí es el arranque de corriente una fracción de Itr
Itr está relacionado directamente con Iref (veáse arriba). Entonces, si nosotros tenemos un medidor con conexión directa Itr es 10 % de Ib. Para medidores de transformador de corriente Itr es 5 % de In
El criterio de Aprobado/Fallado son exactamente la misma descripción en #1: arranque de corriente Ist de acuerdo con la norma IEC.

Arranque de corriente Ist de acuerdo con la OIML R46
OIML representa la ORGANISATION INTERNATIONALE DE MÉTROLOGIE LÉGALE, en inglés: International Organization of Legal Metrology. La OIML han publicado la recomendación R46 (por favor descargue la actual versión en la página web oficial de OIML). La descripción es basado en el documento r46-p-e12.pdf.
Criterio Aprobado/Fallado:
El R46 requiere un error de medición para arranque de corriente. Esto significa, nosotros configuramos nuestros equipos de pruebas en modo de medición de error. La mejor práctica es realizar la medición de error para dos pulsos. Durante la producción y conocer el comportamiento del medidor también puede probar con un pulso (conduce a una mayor desviación de error).
El error máximo permitido debe calcularse.

Nota: La edición de 2010 tenía una fórmula de cálculo más restringida para el error permitido. Asegúrese de trabajar con el documento real.
