¿Cuándo necesito transformadores de corriente de aislamiento?

Esta pregunta siempre surge junto con las pruebas de medidores estacionarios en laboratorios. Se necesitan transformadores de corriente de aislamiento (ICT) para probar más de un medidor de energía conectado directamente en un banco de pruebas con múltiples posiciones, suponiendo que los enlaces I-P no se puedan abrir.

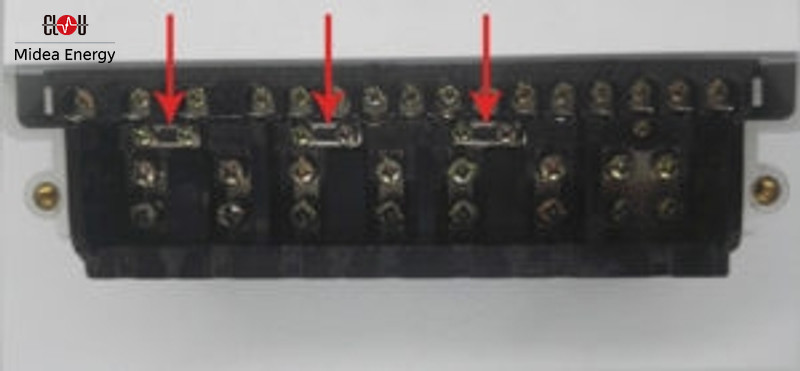

terminal block
Bloque de terminales con enlaces I-P

Si no puede encontrar los enlaces (flechas rojas) en el bloque de terminales del medidor, debe usar las ICTs para las pruebas.

¿Y porque?

Todos los medidores electrónicos tienen una fuente de alimentación, vinculada entre fases y neutro. Estas fuentes de alimentación tienen un consumo (ver ejemplo, IEC62053-21, # 7.7.1). Según las leyes de circuito de Kirchhoff, la fuente de alimentación utilizará una fracción de la corriente de prueba. Esto conduce a una caída de corriente en la siguiente posición de prueba y a un error creciente de una posición a otra.
Cuanto más pequeña es la corriente de prueba, mayor es el impacto en la medición de errores.

¿Y cómo las ICTs superan este problema?

Un ICT es principalmente un transformador con una relación 1: 1. Tiene un lado primario (donde la fuente está inyectando la corriente) y un lado secundario con las conexiones al medidor. El voltaje de prueba se proporciona individualmente a cada medidor en el lado secundario del ICT. Entonces todos los medidores obtienen la misma corriente de prueba. Vea, por ejemplo, nuestro ICT CL2030 con características adicionales avanzadas como protección y acceso remoto mediante software para PC.

¿Qué pasa con los medidores monofásicos?

Los medidores monofásicos de enlace cerrado se pueden probar con las ITCs. Para bancos de prueba monofásicos, se puede utilizar un transformador de voltaje secundario múltiple (MSVT). Con un MSVT, el voltaje de prueba se realiza en libre de galvánica, mientras que un ICT hace que las corrientes estén libres de galvánica.

Conclusión

Para probar medidores monofásicos con enlaces cerrados, necesita tener un banco de pruebas con MSVT.
Para probar medidores trifásicos con enlaces cerrados, debe tener un banco de pruebas con las ITCs.
Para la prueba de medidores operados por transformador (CT, CT/VT), recomendamos una conexión directa al banco de pruebas. Estos medidores tienen los circuitos de corriente y voltaje separados internamente.

CategoríasBlog

Nota del editor: Este artículo fue publicado originalmente en Agosto 2019 y se ha actualizado para mayor exhaustividad.
