Equipos de pruebas estacionarios para medidores de energía

Last Updated

Ofrecemos una amplia gama de equipos de prueba estacionarios para medidores de energía eléctrica. Todos los resultados de las pruebas se basan en los estándares internacionales. Todos los equipos se pueden controlar con la misma interfaz de usuario, la plataforma de software EMS5 . Esto minimiza la capacitación del operador y garantiza procedimientos confiables de garantía de calidad.

Control manual

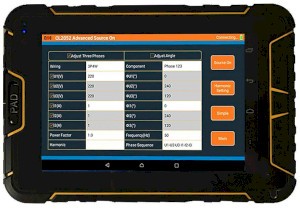

Además de operar con una computadora personal, los bancos de prueba de las series CL1000 y CL3000 también se pueden operar en modo manual con una tableta.
A los investigadores y desarrolladores de medidores les gusta usar esta función.

Todo el equipo de prueba estacionario es extremadamente personalizado. Los componentes son fabricados por nosotros mismos. Los elementos clave son:

  • Estándar de referencia
  • Amplificadores de tensión (30 … 480 V fase-neutro)
  • Amplificadores de corriente (1 mA … 120 A)
  • Controlador de forma de onda incl. armónicos hasta el 20
  • bastidor para los medidores

Algunos ejemplos:

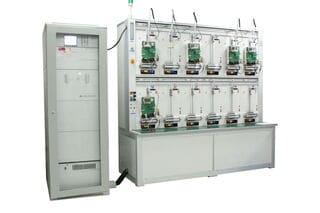

singlephase test bench CL1000
Banco de pruebas monofásico CL1000 con bastidor para 24 metros

El número de posición de prueba es variable, el máximo para laboratorios es de 48 posiciones.
Para los fabricantes de medidores también ofrecemos sistemas de 60 posiciones.

Los bancos de prueba monofásicos pueden venir con o sin transformador de voltaje secundario múltiple (MSVT)

Clase de precisión 0.05

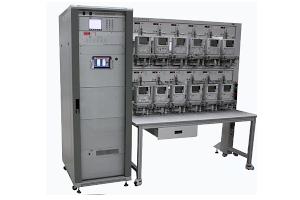

threephase test bench CL3000
Banco de pruebas trifásico CL3000 con 12 posiciones.

El número máximo de posiciones con transformadores de corriente de aislamiento (ICT) es 24. Sin las ICTs podemos probar 48 medidores electrónicos en paralelo.

Clase de precisión 0.02

Equipos especiales

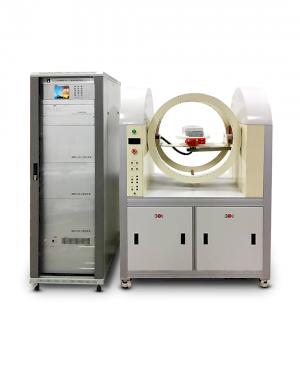

external origin
Equipo de prueba de campo magnético externo

Según los estándares internacionales, se requiere verificar el rendimiento del medidor en diferentes condiciones. El CL3000E prueba el medidor con un sistema de posicionamiento automático en los 3 ejes.

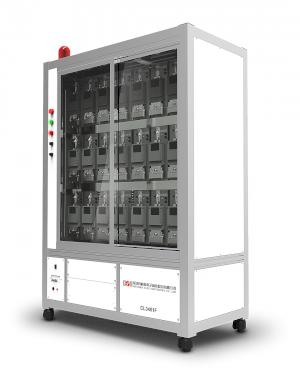

a.c. voltage tester CL3401F
Eq. de prueba de corriente alterna CL3401F

Se requiere una prueba de alto voltaje durante la inspección de producción y aceptación en los servicios públicos.
En este ejemplo, estamos probando 24 medidores electrónicos en paralelo.

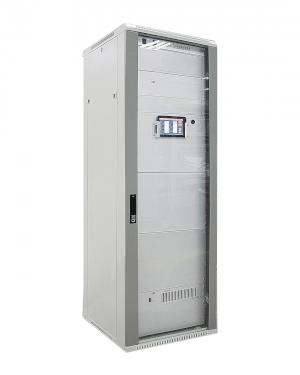

source CL309
Fuente CL309

El CL309 es una fuente independiente. En algunos casos es necesario tener una generación de energía estable y precisa además de la prueba del medidor.

Esta fuente también se puede utilizar como reemplazo de los bancos de prueba existentes. Proporcionamos una descripción de la interfaz para que pueda ejecutar la fuente con su propio software.

Prueba de medidores corriente continua CC

Medición en CC se está volviendo más interesante ya que tenemos que lidiar con grandes instalaciones fotovoltaicas y con carga CC para vehículos. Podemos ofrecer una solución completa para pruebas de medición en CC. Soluciones de prueba de precisión y componentes para sus propias aplicaciones.

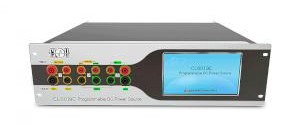

d.c. source CL6019C
Fuente CC CL6019C
d.c. reference standard CL113C
Referencia estándar CC CL113C

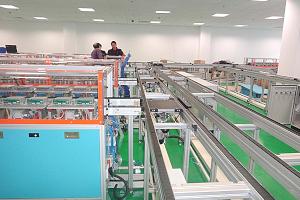

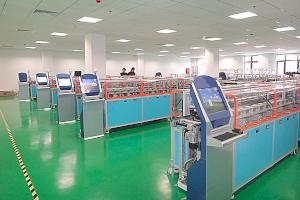

Prueba de medidor totalmente automatizada

Si tiene que realizar pruebas de más de 20,000 medidores electrónicos por día, también podemos hablar sobre líneas de prueba automáticas completas. Nuestra instalación más grande tiene 1,200 puestos de prueba.

Conclusión

Somos especialistas en pruebas de medidores de energía. Si tiene preguntas o una demanda específica, contáctenos. Nuestro equipo de proyecto estará encantado de encontrar junto con usted la mejor solución de prueba.
También creamos fábricas completas de medidores y laboratorios de prueba de medidores.
