Los medidores de energía eléctrica suelen estar equipados con una interfaz óptica. Se llama puerto óptico, puerto infrarrojo, puerto IR o puerto FLAG. (El puerto según la norma ANSI C12.18 se utiliza principalmente en América del Norte y no se incluye aquí.)
Los primeros desarrollos para el puerto óptico han sido realizados por Ferrantis y Landis And Gyr. Los ingenieros más antiguos todavía están hablando de sondas FLAG para leer el medidor por interfaz óptica.
El desarrollo de FLAG estaba conduciendo a la IEC1107. En el año 2002, el IEC1107 pasó a llamarse IEC62056-21.
El puerto óptico es para comunicación local con medidores de energía. Con el software adecuado y un cabezal de comunicación óptica se puede acceder al medidor para leer y escribir ciertos parámetros. Sin embargo, hay varias medidas de seguridad involucradas.
En algunos países surgía un requisito adicional para sellar el puerto óptico. Con un sistema AMI no hay una ventaja real, porque la comunicación con el puerto óptico se puede ver en los archivos de registro. Para instalaciones de medidores sin AMI existe un cierto grado de protección adicional. En realidad, usted, como ingeniero de servicios públicos, solo verá la manipulación cuando visite el medidor en el sitio del cliente.

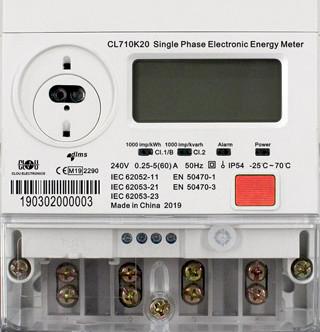

Nuestras series de medidores K20 y K23 tienen la posibilidad opcional de sellar el puerto. Funciona como se muestra en la animación a continuación (mejor vista en PC de escritorio)
Tenemos una variedad de diferentes métodos de sellado. Si la seguridad es una de sus principales preocupaciones, debería considerar el uso de sellos numerados o sellos con una etiqueta RFID.
Cuando realiza pruebas periódicas in situ para medidores de energía, puede incluir el sellado del puerto óptico en su flujo de trabajo de prueba. Nuestro probador in situ RS350 tiene la posibilidad de definir varios esquemas de sellado.
Gracias por leer.
Nota del editor: Este artículo fue publicado originalmente en Agosto 2020 y se ha actualizado para mayor exhaustividad.
