Трехфазный Эталонный Стандарт CL3115

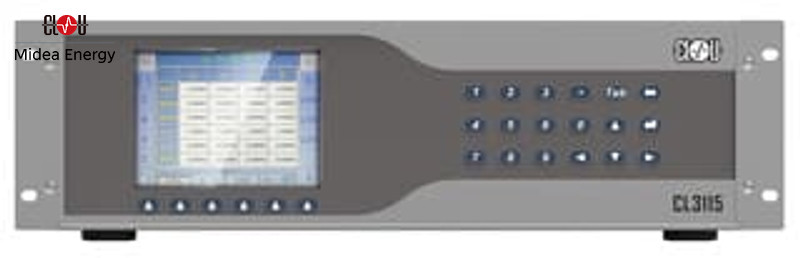

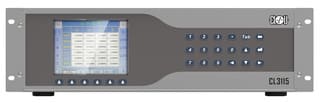

Reference Standard Meter CL3115, front view
эталонный стандарт CL3115, вид спереди

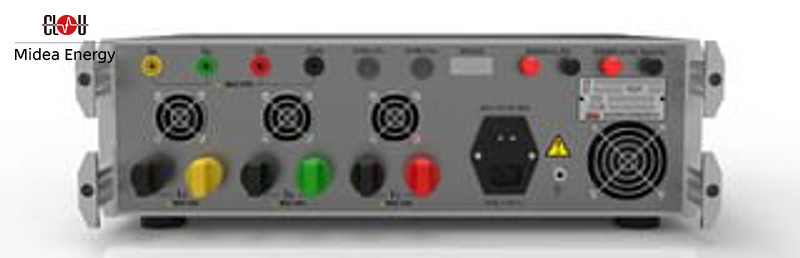

Reference Standard Meter CL3115, rear view
эталонный стандарт CL3115, вид сзади

Этот эталонный эталон имеет класс точности 0,02 по отношению к полной мощности.
Его можно использовать для

  • измерение напряжения
  • текущее измерение
  • измерение фазового угла
  • измерение частоты
  • анализ гармоник до 63-й
  • измерение мощности, активной, реактивной, полной
  • замеры собственного потребления
  • расчеты погрешности автономно с одним гнездом импульсного входа или совместно с вычислителями погрешностей в стационарных испытательных стендах
  • регистрация тестов
Характеристики

Технические характеристики Справочный стандарт CL3115-HW, подключение к сети

Предмет Значение
Напряжение 85 V to 265 V AC
Частота 45 Hz to 65 Hz
Потребляемая мощность < 30 VA
Время предварительного нагрева 15 минут
Рабочая Температура 5 °C to 45 °C
Максимум. относительная влажность ≤ 85 %, без конденсата
Защита от перенапряжения класс C
Категория установки III
Степень загрязнения 2
Вес примерно 13 кг
Габариты 19” 3 шт.,
В x Ш x Г: 132,5 мм x 483 мм x 405 мм

Технические характеристики Справочный стандарт CL3115-HW, значения измерений

Предмет Значение
Испытательное напряжение, фаза-нейтраль 30 V to 576 V
Диапазоны напряжения 60 V, 120 V, 240 V, 480 V, автоматический выбор диапазона
Испытательный ток 1 mA to 120 A
Текущие диапазоны 10 mA, 20 mA, 50 mA, 0,1 A, 0,2 A, 0,5 A, 1 A, 2 A,
5 A, 10 A, 20 A, 50 A, 100 A, автоматический выбор диапазона
Диапазон частот, основная волна 40 Hz to 70 Hz
Пропускная способность 4 kHz
Точность измерения напряжения < 0.01 %
Дрейф измерения напряжения < 35 ppm/год
Точность измерения тока < 25 mA < 0.02 %
Точность измерения тока ≥ 25 mA < 0.01 %
Дрейф измерения тока < 65 ppm/год
Точность измерения мощности P, Q, S < 0.02 % (current ≥ 25 mA и λ = 1)
Дрейф измерения мощности < 100 ppm/год
Угол фазы < 0.01° (current ≥ 25 mA и напряжение > 30 V)
Частота 0.005 Hz
Температурный дрейф напряжения < 2,5 ppm/K
Текущий температурный дрейф < 5 ppm/K
Дрейф температуры мощности < 7.5 ppm/K
Ошибки не зависят от режима измерения и при использовании автоматического выбора диапазона. Эталонный эталон обеспечивает частотный выход, пропорциональный мощности (номинал 160 кГц).

Таблица констант счетчика

константы CL3115
  60 V 120 V 240 V 480 V
0,01 A 2 x 109 2 x 109 2 x 109 2 x 109
0,02 A 2 x 109 2 x 109 2 x 109 2 x 109
0,05 A 2 x 109 2 x 109 2 x 109 2 x 109
0,1 A 2 x 109 2 x 109 2 x 109 2 x 109
0,2 A 2 x 109 2 x 109 2 x 109 2 x 109
0,5 A 2 x 109 2 x 109 1,6 x 109 8 x 108
1 A 2 x 109 1,6 x 109 8 x 108 4 x 108
2 A 1,6 x 109 8 x 108 4 x 108 2 x 108
5 A 6,4 x 108 3,2 x 108 1.6 x 108 8 x 107
10 A 3,2 x 108 1,6 x 108 8 x 107 4 x 107
20 A 1,6 x 108 8 x 107 4 x 107 2 x 107
50 A 6,4 x 107 3,2 x 107 1,6 x 107 8 x 106
100 A 3,2 x 107 1,6 x 107 8 x 106 4 x 106
таблица содержит автоматические настройки. Это относится к трем и четырем линейным измерительным режимам

Ошибки не зависят от режима измерения и при использовании автоматического выбора диапазона. Эталонный эталон обеспечивает частотный выход, пропорциональный мощности (номинал 160 кГц). Импульс мощности находится на уровне TTL/CMOS. Нагрузка больше 20 мA.

Формула вычисления

частота

frequency calculation
f = частота
UR = диапазон напряжения
IR = диапазон тока
c = постоянная эталонного прибора

постоянная

constant calculation

Константы счетчика можно задать в меню настроек или выбрать автоматический. Диапазон настройки: от 1 л/кВтч до 2 x 109 л/кВтч.

Скриншоты

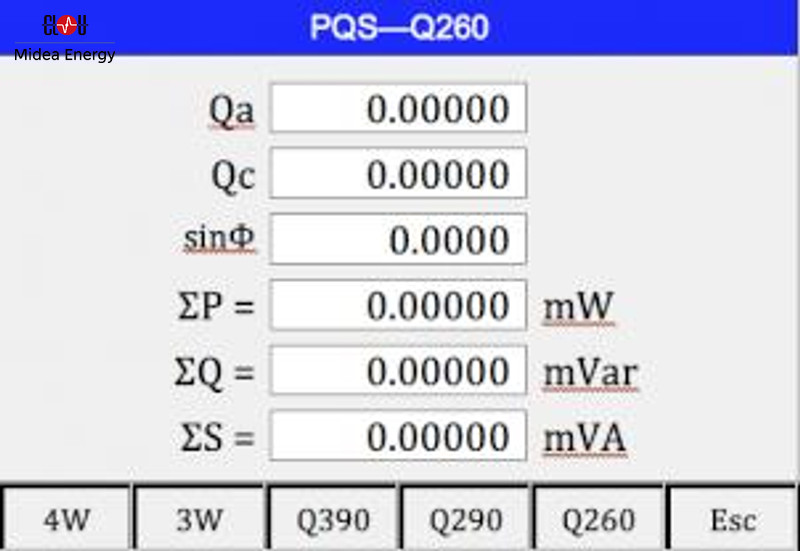

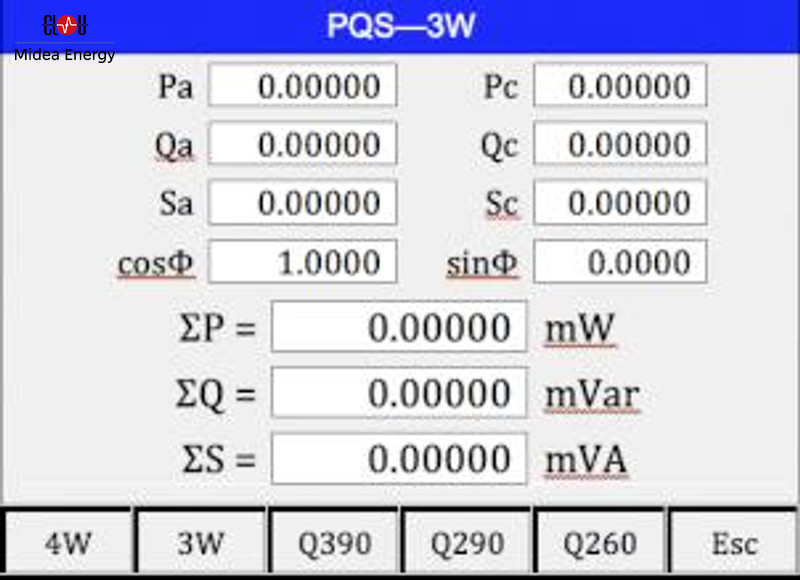

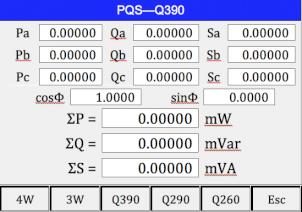

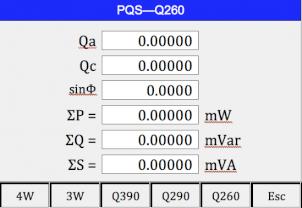

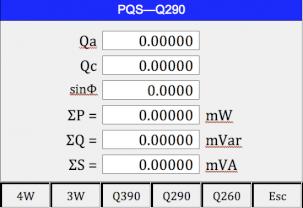

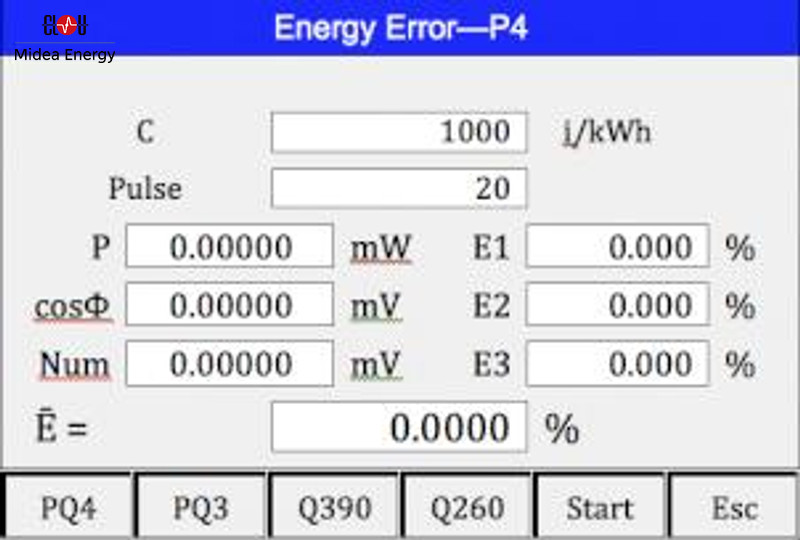

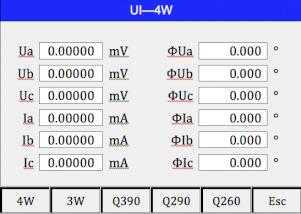

Оборудованием можно управлять вручную с помощью клавиш меню или с помощью пульта дистанционного управления RS-485. Описание интерфейса для интеграции в измерительное оборудование сторонних производителей предоставляется по запросу. Ниже приведены некоторые скриншоты.
