Padrão de referência trifásico CL3115

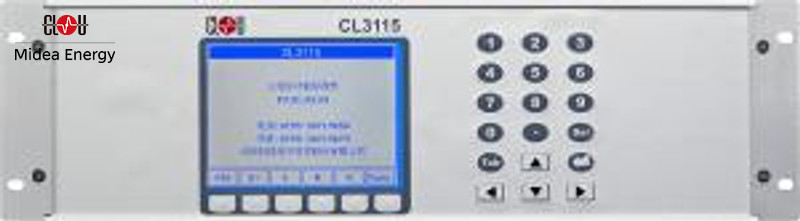

reference standard CL3115 — Padrão de referência trifásico CL3115

Este padrão de referência tem classe de precisão 0,02 relacionada à potência aparente. Pode ser usado para

medição de tensão
medição de corrente
medição de ângulo de fase
medição de frequência
análise de harmônicos até a 63ª
medição de potência, ativa, reativa, aparente
medições de autoconsumo
cálculos de erro de precisão autônomos com um soquete de entrada de pulso ou em conjunto com calculadoras de erro em bancadas de teste estacionárias
registrar testes

Especificações

Especificações Referência Padrão CL3115-HW, Conexão de rede

Item	Valores
Voltagem	85 V a 265 V AC
Frequência	45 Hz a 65 Hz
Consumo de energia	< 30 VA
Tempo de pré-aquecimento	15 minutos
Temperatura de operação	5 °C a 45 °C
Máx. humidade relativa	≤ 85 %, não condensado
Proteção contra sobretensão	classe C
Categoria de instalação	III
Grau de poluição	2
Peso	aproximadamente. 13kg
Dimensões	19” 3 unidades, A x L x P: 132,5 mm x 483 mm x 405 mm

Especificações Referência Padrão CL3115-HW, valores de medição

Item	Valores
Tensão de teste, fase neutra	30 V a 576 V
Faixas de tensão	60 V, 120 V, 240 V, 480 V, faixa automática
Corrente de teste	1 mA a 120 A
Faixa Corrente	10 mA, 20 mA, 50 mA, 0,1 A, 0,2 A, 0,5 A, 1 A, 2 A, 5 A, 10 A, 20 A, 50 A, 100 A, faixa automática
Faixa de frequência, onda fundamental	40 Hz a 70 Hz
Largura de banda	4 kHz
Precisão da medição de tensão	< 0,01%
Desvio de medição de tensão	< 35 ppm/ano
Precisão de medição de corrente < 25 mA	< 0,02 %
Precisão de medição de corrente ≥ 25 mA	< 0,01 %
Desvio de medição de corrente	< 65 ppm/ano
Precisão de medição de potência P, Q, S	< 0,02 % (corrente ≥ 25 mA e λ = 1)
Desvio de medição de potência	< 100 ppm/ano
Ângulo de fase	< 0,01° (corrente ≥ 25 mA e tensão > 30 V)
Frequência	0.005 Hz
Desvio de temperatura de tensão	< 2,5 ppm/K
Desvio de temperatura Corrente	< 5 ppm/K
Desvio de temperatura de energia	< 7,5 ppm/K
Os erros são independentes do modo de medição e ao usar a faixa automática. O padrão de referência fornece uma saída de frequência proporcional à potência (160 kHz nominal).

Tabela Constante do Medidor

Constantes CL3115
	60 V	120 V	240 V	480 V
0,01 A	2 x 10⁹	2 x 10⁹	2 x 10⁹	2 x 10⁹
0,02 A	2 x 10⁹	2 x 10⁹	2 x 10⁹	2 x 10⁹
0,05 A	2 x 10⁹	2 x 10⁹	2 x 10⁹	2 x 10⁹
0,1 A	2 x 10⁹	2 x 10⁹	2 x 10⁹	2 x 10⁹
0,2 A	2 x 10⁹	2 x 10⁹	2 x 10⁹	2 x 10⁹
0,5 A	2 x 10⁹	2 x 10⁹	1.6 x 10⁹	8 x 10⁸
1 A	2 x 10⁹	1.6 x 10⁹	8 x 10⁸	4 x 10⁸
2 A	1.6 x 10⁹	8 x 10⁸	4 x 10⁸	2 x 10⁸
5 A	6.4 x 10⁸	3.2 x 10⁸	1.6 x 10⁸	8 x 10⁷
10 A	3.2 x 10⁸	1.6 x 10⁸	8 x 10⁷	4 x 10⁷
20 A	1.6 x 10⁸	8 x 10⁷	4 x 10⁷	2 x 10⁷
50 A	6.4 x 10⁷	3.2 x 10⁷	1.6 x 10⁷	8 x 10⁶
100 A	3.2 x 10⁷	1.6 x 10⁷	8 x 10⁶	4 x 10⁶

A tabela refere-se às configurações automáticas. É válido para o modo de medição de 3 fios e 4 fios.

A frequência de saída para o fim da faixa no par tensão/corrente com conexão trifásica é de 160 kHz. Os pulsos de energia estão no nível TTL/CMOS. A capacidade de carga é > 20 mA.

Fórmulas de cálculo

Frequência

frequency calculation — f = frequência
UR = Faixas de tensão
IR =Faixas de corrente
c = constante do medidor de referência

Constante

As constantes do medidor podem ser definidas no menu de configurações ou selecionadas automaticamente. A faixa de ajuste é de 1 i / kWh a 2 x 10⁹ i / kWh.

Capturas de tela

O equipamento pode ser operado manualmente com teclas de menu ou via controle remoto RS-485. Uma descrição da interface para integração em equipamentos de teste de medidores de terceiros está disponível mediante solicitação. Abaixo estão algumas capturas de tela
