Modelo de patrón trifásico CL3115

Actualización más reciente por mahay

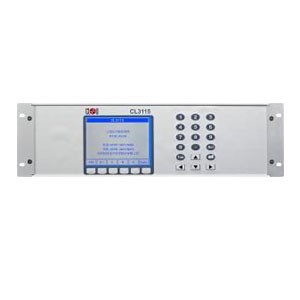

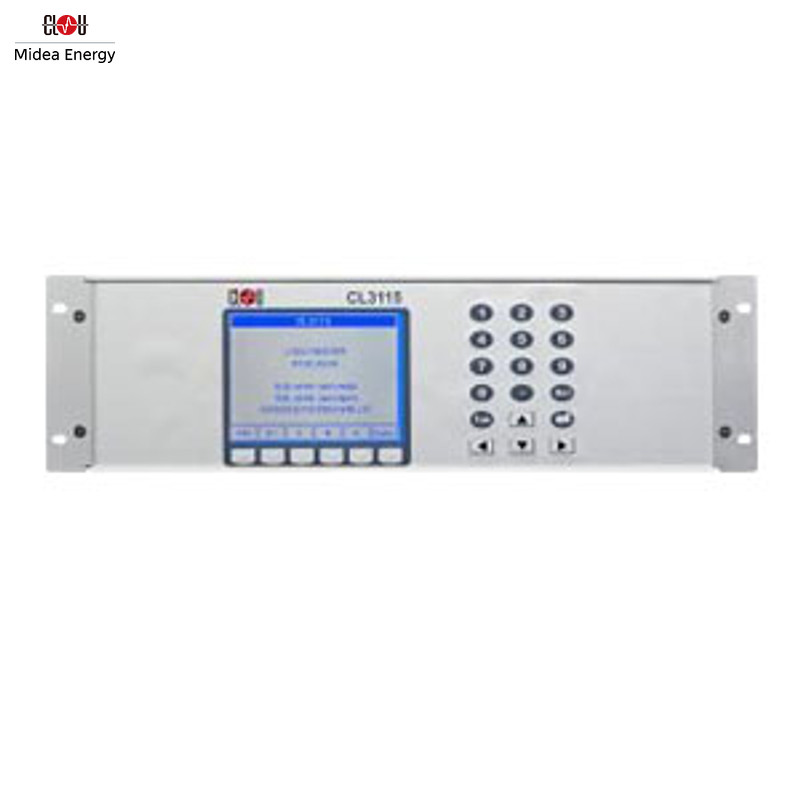

reference standard CL3115
Modelo CL3115

Este modelo tiene una clase de precisión 0.02 relacionada con la potencia aparente
Se puede usar para

  • Medición de voltaje
  • Medición de corriente
  • Medición de fase de ángulo
  • Medición de frecuencia
  • Análisis de armónicos hasta 63 sexagésimo tercero
  • Medición de energía activa, reactiva, aparente
  • Medición de autoconsumo
  • Cálculos de error de precisión independientes con una toma de entrada de pulso, o junto con calculadoras de error en bancos de prueba estacionarios
  • Prueba de registro

Especificaciones

Specifications Reference Standard CL3115-HW, Mains connection

Item Values
Voltaje 85 V … 265 V AC
Frequency 45 Hz … 65 Hz
Power consumption < 30 VA
Preheating time 15 minutes
Operating temperature 5 °C … 45 °C
Max. relative humidity ≤ 85 %, not condensate
Surge voltage protection class C
Installation category III
Pollution degree 2
Weight approx. 13 kg
Dimensions 19” 3 units,
H x W x D: 132,5 mm x 483 mm x 405 mm

Especificaciones Referencia Estándar CL3115-HW, conexión a la red

Item Valores
Voltaje de prueba, fase neutra 30 V … 576 V
Rango de voltajes 60 V, 120 V, 240 V, 480 V, auto range
Corriente de prueba 1 mA … 120 A
Corriente de rangos 10 mA, 20 mA, 50 mA, 0.1 A, 0.2 A, 0.5 A, 1 A, 2 A,
5 A, 10 A, 20 A, 50 A, 100 A, auto range
Rango de frecuencia, onda fundamental 40 Hz … 70 Hz
Ancho de banda 4 kHz
Medición de presición de voltaje < 0.01 %
Deriva de medición de voltaje < 35 ppm / year
Medición de precisión de voltaje < 25 mA < 0.02 %
Medición de precisión de corriente ≥ 25 mA < 0.01 %
Deriva de medición actual < 65 ppm / year
Medición de precisión de potencia P, Q, S < 0.02 % (current ≥ 25 mA and λ = 1)
Deriva de medición de potencia < 100 ppm / year
Fase de ángulo < 0.01° (current ≥ 25 mA and voltage > 30 V)
Frequencia 0.005 Hz
Deriva de temperatura de voltaje < 2,5 ppm / K
Deriva de temperatura de corriente < 5 ppm / K
Deriva de temperatura de potencia < 7.5 ppm / K
Los errores son independientes del modo de medición y cuando se usa el rango automático. El estándar de referencia proporciona una salida de frecuencia proporcional de potencia (160 kHz nominal).

Captura de pantalla

El equipo se puede operar manualmente con las teclas de menú o mediante el control remoto RS485. Una descripción de la interfaz para la integración en equipos de prueba de medidores de terceros está disponible a pedido. A continuación hay algunas capturas de pantalla.

Para más información contáctanos
