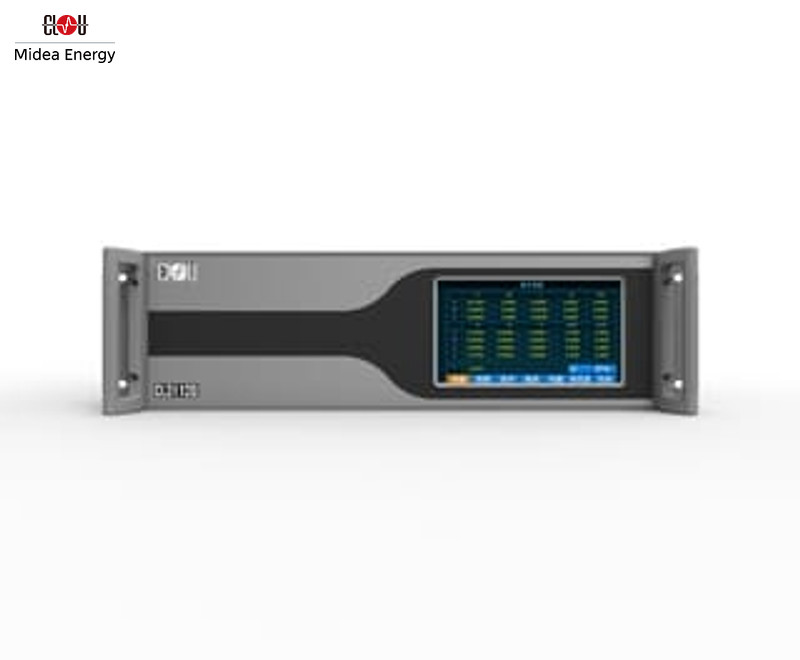

El medidor de referencia estándar trifásico, diseñado de acuerdo con la norma R46 establecida por la OIML (Organización Internacional de Metrología Legal), es un dispositivo de última generación conocido por su precisión excepcional, multifuncionalidad y capacidades de alto rendimiento. Este avanzado medidor de referencia se utiliza específicamente para llevar a cabo pruebas y calibraciones precisas de medidores de energía de puerta y calibradores de alto nivel, garantizando mediciones precisas y confiables.
Funciones
- Pruebas de tensión, corriente, potencia, ángulo de fase, factor de potencia y frecuencia
- Pruebas de la distorsión de cada voltaje y corriente de fase, y medición y análisis de los armónicos 2º – 64º
- Ensayos de la forma de onda puntiaguda, la forma de onda cuadriforme, los subarmónicos, los armónicos de alto orden y otras formas de onda especificadas en R46.
- Prueba de potencia activa fundamental / energía eléctrica, potencia activa armónica total / energía eléctrica y onda completa
- Pruebas de estabilidad y asimetría de cada magnitud eléctrica
- Pantalla a color de 7 pulgadas con pantalla táctil
Características técnicas
| Artículo | Parámetro |
|---|---|
| Tensión de prueba, fase neutra | 30 V – 720 V |
| Rangos de tensión | 60 V, 120 V, 240 V, 480 V, 720 V |
| Precisión de armónicos, voltaje | Orden: 2º – 20º, ±0,2% de lectura + ±0,05% de rango Orden: 21º – 64º, ±0.3% de lectura + ±0.05% de rango |
| Corriente de prueba | 1 mA – 120 A |
| Rangos de corriente | 10 mA, 20 mA, 50 mA, 0.1 A, 0.2 A, 0.5 A, 1 A, 2 A, 5 A, 10 A, 20 A, 50 A, 100 A |
| Precisión de corriente | 1 mA – 25 mA: lectura de 240 ppm + rango de 160 ppm 25 mA – 100 A: lectura de 120 ppm + rango de 80 ppm |
| Precisión de armónicos, corriente | Orden: 2º – 20º, ± 0,2% de lectura + ± 0,05% de rango Orden: 21º – 64º, ± 0,3% de lectura+ ± 0,05% de rango |
| Precisión de armónicos, potencia | Orden: 2º – 20º, ± 0,2% de lectura + ± 0,1% de rango |
| Desplazamiento de fase | ±180° |
| Precisión de cambio de fase | ±0.02° |
| Rango de frecuencia | 45 Hz – 65 Hz |
| Precisión de frecuencia | 0.01 Hz |
| Rango de factor de potencia | -1 … 0 … +1 |
| Precisión del factor de potencia | 5 ppm |
| Entrada de impulsos | 0 -100 kHz |
| Salida de impulsos | 0 – 50 kHz |
| Fuente de alimentación de funcionamiento | AC 220 V ±10 %, 45 Hz – 65 Hz |
| Consumo de energía | < 30 VA |
| Temperatura de funcionamiento | 23 °C ±10 °C |
| Temperatura de almacenamiento | -5 °C – 50 °C |
| Precisión de medición de voltaje | < 0.01 % |
| Deriva de medición de tensión | < 25 ppm/año |
| Precisión de medición de corriente, 1 mA… 25 mA | ≤ 0.1 % |
| Precisión de medición de corriente, ≥ 25 mA | < 0.01 % |
| Deriva de medición de corriente | < 55 ppm/año |
| Precisión de medición de potencia P, Q, S | < 0.02% (corriente ≥ 25 mA y λ = 1) |
| Deriva de medición de potencia | < 80 ppm/año |
| Precisión del ángulo de fase | < 0.01° (corriente ≥ 25 mA y tensión > 30 V) |
| Resolución del ángulo de fase | 0.0001° |
| Precisión de frecuencia | 0.01 Hz |
| Resolución de frecuencia | 0.0001 Hz |
| Deriva de temperatura de voltaje | < 2.5 ppm/K |
| Deriva de temperatura de corriente | < 5 ppm/K |
| Deriva de la temperatura de potencia | < 7.5 ppm/K |
| Tiempo de precalentamiento | 15 minutos |
| Protección contra sobretensiones | Clase C |
| Categoría de instalación | CATIII |
| Grado de contaminación | 2 |
| Humedad relativa | ≤ 85 % RH, no condensado |
| Dimensiones (ancho x alto x fondo) | 500 mm × 133 mm × 485 mm |
| Peso | aprox. 19 kg |
Tabla de constantes del medidor
| CL3112D Constantes de potencia | |||||
|---|---|---|---|---|---|
| 60 V | 120 V | 240 V | 480 V | 600 V | |
| 0.01 A | 1.8 x 109 | 1.8 x 109 | 1.8 x 109 | 1.8 x 109 | 1.8 x 109 |
| 0.02 A | 1.8 x 109 | 1.8 x 109 | 1.8 x 109 | 1.8 x 109 | 1.8 x 109 |
| 0.05 A | 1.8 x 109 | 1.8 x 109 | 1.8 x 109 | 1.8 x 109 | 1.8 x 109 |
| 0.1 A | 1.8 x 109 | 1.8 x 109 | 1.8 x 109 | 1.25 x 109 | 1.0 x 109 |
| 0.2 A | 1.8 x 109 | 1.8 x 109 | 1.25x 109 | 6.25 x 108 | 5.0 x 109 |
| 0.5 A | 1.8 x 109 | 1.0 x 109 | 5.0 x 108 | 2.5 x 108 | 2.0 x 108 |
| 1 A | 1.0 x 109 | 5.0 x 108 | 2.5 x 108 | 1.25 x 108 | 1.0 x 108 |
| 2 A | 5.0 x 108 | 2.5 x 108 | 1.25 x 108 | 6.25 x 107 | 5.0 x 107 |
| 5 A | 2.0 x 108 | 1.0 x 108 | 5.0 x 107 | 2.5 x 107 | 2.0 x 107 |
| 10 A | 1.0 x 108 | 5.0 x 107 | 2.5 x 107 | 1.25 x 107 | 1.0 x 107 |
| 20 A | 5.0 x 107 | 2.5 x 107 | 1.25 x 107 | 6.25 x 106 | 5.0 x 106 |
| 50 A | 2.0 x 107 | 1.0 x 107 | 5.0 x 106 | 2.5 x 106 | 2.0 x 106 |
| 100 A | 1.0 x 107 | 5.0 x 106 | 2.5 x 106 | 1.25 x 106 | 1.0 x 106 |
La frecuencia de salida para el final del rango en el par voltaje/corriente con conexión trifásica es de 50 kHz. Los pulsos de potencia están en el nivel TTL/CMOS.
La capacidad de carga es > 20 mA.
Fórmulas de cálculo
Frecuencia
UR = voltage range
IR = current range
c = reference meter constant
Constante
Las constantes del medidor se pueden configurar en el menú de configuración o seleccionar automáticamente. El rango de ajuste es de 1 i/kWh a 2 x 109 i/kWh.
