Medidor Padrão Referência Trifásico CL3112D

O medidor padrão de referência trifásico é feito de acordo com o padrão R46 publicado pela OIML (Organização Internacional de Metrologia Legal), que é de alta precisão, multifuncional e alto desempenho.
É usado para testes e calibrações de medidores de energia de gateway e calibradores de alto nível.

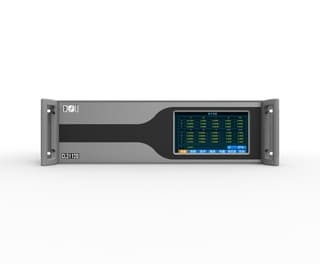

Reference Standard Meter CL3112D, front view
Medidor padrão de referência CL3112D,
vista frontal

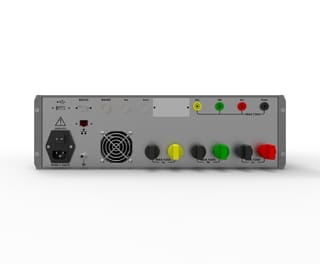

Reference Standard Meter CL3112D, rear view
Medidor Padrão de Referência CL3112D,
vista traseira

Função

  • Testes de tensão, corrente, potência, ângulo de fase, fator de potência e frequência
  • Testes de distorção de tensão e corrente de cada fase, e medem e analisam o 2º – 64º harmônico
  • Testes da forma de onda de pico, forma de onda quadriforme, sub-harmônicos, harmônicos de alta ordem e outras formas de onda especificadas em R46.
  • Teste de potência ativa fundamental/energia elétrica, potência ativa harmônica total/energia elétrica e onda completa
  • Testes de estabilidade e assimetria de cada grandeza elétrica
  • Tela de toque colorida de 7 polegadas

Especificação

ItemParâmetro
Tensão de teste, fase neutra30 V – 720 V
Faixas de tensão60 V, 120 V, 240 V, 480 V, 720 V
Precisão de harmônicos, tensãoOrdem: 2º – 20º, leitura de ±0.2% + intervalo de ±0.05%
Ordem: 21º – 64º, leitura de ±0.3% + intervalo de ±0.05%
Corrente de teste1 mA – 120 A
Faixas atuais10 mA, 20 mA, 50 mA, 0.1 A, 0.2 A, 0.5 A, 1 A, 2 A, 5 A, 10 A, 20 A, 50 A, 100 A
Precisão atual1 mA – 25 mA: 240 ppm de leitura + 160 ppm de intervalo
25 mA – 100 A: 120 ppm de leitura + 80 ppm de intervalo
Precisão de harmônicos, correnteOrdem: 2º – 20º, ± 0.2% de leitura + ± 0.05 % de intervalo
Ordem: 2º – 64º, ± 0.3% de leitura + ± 0.05 % de intervalo
Precisão de harmônicos, potênciaOrdem: 2º – 20º, ± 0.2% de leitura + ± 0.1% de intervalo
Mudança de fase±180°
Precisão de mudança de fase±0.02°
Alcance de frequência45 Hz – 65 Hz
Precisão de frequência0.01 Hz
Faixa de fator de potência-1 … 0 … +1
Precisão do fator de potência5 ppm
Entrada de impulso0 -100 kHz
Saída de impulso0 – 50 kHz
Fonte de alimentação operacionalAC 220 V ±10 %, 45 Hz – 65 Hz
Consumo de energia< 30 VA
Temperatura de operação23 °C ±10 °C
Temperatura de armazenamento-5 °C – 50 °C
Precisão da medição de tensão< 0.01 %
Desvio de medição de tensão< 25 ppm/ano
Precisão de medição de corrente, 1 mA…25 mA≤ 0.1 %
Precisão da medição de corrente, ≥ 25 mA< 0.01 %
Desvio de medição de corrente< 55 ppm/ano
Power measurement accuracy P, Q, S< 0.02 % (corrente ≥ 25 mA and λ  = 1)
Desvio de medição de potência< 80 ppm/ano
Precisão do ângulo de fase< 0.01° (corrente ≥ 25 mA e tensão > 30 V)
Resolução do ângulo de fase0.0001°
Precisão de frequência0.01 Hz
Resolução de frequência0.0001 Hz
Desvio de temperatura de tensão< 2.5 ppm/K
Desvio de temperatura atual< 5 ppm/K
Desvio de temperatura de energia< 7.5 ppm/K
Tempo de pré-aquecimento15 minutos
Proteção contra sobretensãoClass C
Categoria de instalaçãoCATIII
Grau de poluição2
Humidade relativa≤ 85 % RH, não condensado
Dimensões (W x H x D)500 mm × 133 mm × 485 mm
PesoAproximadamente. 19 kg
Tabela Constante do Medidor

Constantes de potência CL3112D
  60 V 120 V 240 V 480 V 600 V
0.01 A 1.8 x 109 1.8 x 109 1.8 x 109 1.8 x 109 1.8 x 109
0.02 A 1.8 x 109 1.8 x 109 1.8 x 109 1.8 x 109 1.8 x 109
0.05 A 1.8 x 109 1.8 x 109 1.8 x 109 1.8 x 109 1.8 x 109
0.1 A 1.8 x 109 1.8 x 109 1.8 x 109 1.25 x 109 1.0 x 109
0.2 A 1.8 x 109 1.8 x 109 1.25x 109 6.25 x 108 5.0 x 109
0.5 A 1.8 x 109 1.0 x 109 5.0 x 108 2.5 x 108 2.0 x 108
1 A 1.0 x 109 5.0 x 108 2.5 x 108 1.25 x 108 1.0 x 108
2 A 5.0 x 108 2.5 x 108 1.25 x 108 6.25 x 107 5.0 x 107
5 A 2.0 x 108 1.0 x 108 5.0 x 107 2.5 x 107 2.0 x 107
10 A 1.0 x 108 5.0 x 107 2.5 x 107 1.25 x 107 1.0 x 107
20 A 5.0 x 107 2.5 x 107 1.25 x 107 6.25 x 106 5.0 x 106
50 A 2.0 x 107 1.0 x 107 5.0 x 106 2.5 x 106 2.0 x 106
100 A 1.0 x 107 5.0 x 106 2.5 x 106 1.25 x 106 1.0 x 106
A tabela refere-se às configurações automáticas. É válido para o modo de medição de 3 fios e 4 fios.

A frequência de saída para fim de faixa no par tensão/corrente com conexão trifásica é de 50 kHz. Os pulsos de energia estão no nível TTL/CMOS. A capacidade de carga é > 20 mA.

Fórmulas deCálculo

Frequência

frequency calculation
f = frequência
UR = faixa de tensão
IR = faixa atual
c = constante do medidor de referência

Constante

constant calculation

As constantes do medidor podem ser definidas no menu de configurações ou selecionadas automaticamente. A faixa de ajuste é de 1 i/kWh a 2 x 109 i/kWh.
