Cableado de terminales para medidores de energía eléctrica

Actualización más reciente por mahay

Muchas personas se están equivocando con las descripciones del tipo de medidor de energía.

Hay dos estándares para el cableado de la parte inferior
Medidores de energía.

  • DIN 43857
  • BS 5685

En las descripciones de medidores o bancos de pruebas puede encontrar varias expresiones, todas con el mismo significado.

DIN 43857 también se refiere a:
– DIN terminal
– Conexión asimétrica
– Conexión secuencial
– LLLLLLNN (para medidores trifásicos 4 hilos)
– LLNN (para medidores monofásicos)
– AABBCCNN (para medidores trifásicos de 4 hilos)

DIN wiring
El cableado DIN siempre es similar a esto.

BS 5685 también ser refiere a:
– Terminal BS
– Conexión simétrico
– LLLNNLLL (para medidores trifásicos 4 hilos)
– LNNL (para medidores monofásicos)
– ABCNNCBA ( para medidores trifásicos 4 hilos )

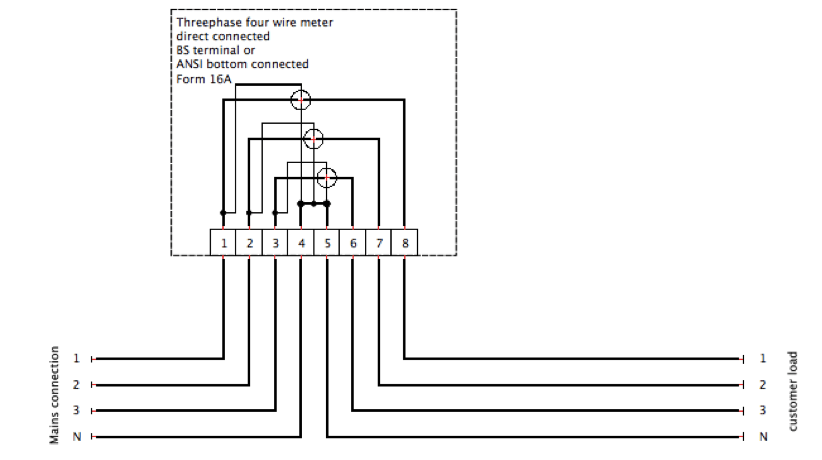

BS wiring
El cableado BS siempre es similar a esto.
