Sistemas de suministro de energía eléctrica

Por lo general, los sistemas de suministro de energía se denominan monofásicos, trifásicos de tres cables o trifásicos de cuatro cables. La VDE alemana y la IEC 60364-1 han unificado los sistemas de alimentación basados en puesta a tierra.
Contamos con un sistema TN, dividido en TN-C, TN-S y TN-C-S, un sistema TT y un sistema IT.
¿Cuál es la diferencia?
Miremos más detalles.

El sistema TN-C

Abreviatura francesa de: Terre-Neutre-Combiné
En un sistema TN-C, el conductor neutro (N) y el conductor de protección (PE) comparten el mismo cable. Se llama PEN.
Este sistema está desactualizado en Alemania.

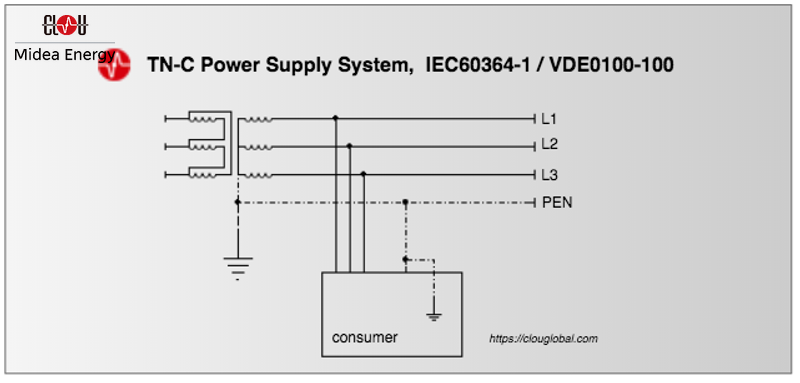

TN-C-power-supply-system
Sistema de fuente de alimentación TN-C

El sistema TN-S

Abreviatura francesa de: Terre-Neutre-Separé
En este sistema, el conductor neutro y el conductor de protección están completamente separados.

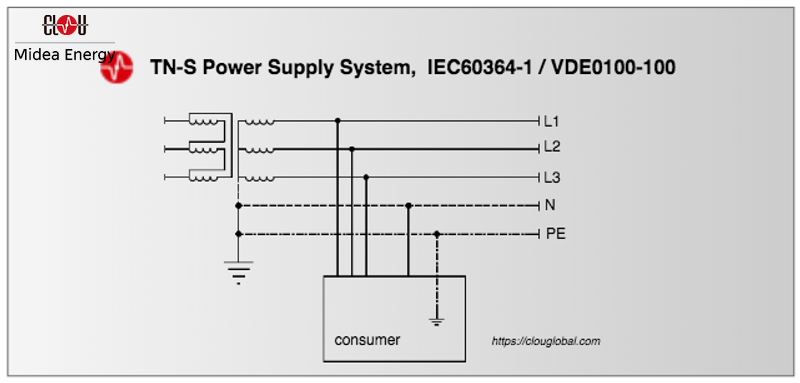

TN-S-power-supply-system
Sistema de fuente de alimentación TN-S

El sistema TN-C-S

Abreviatura francesa de: Terre-Neutre-Combiné-Separé
El conductor de protección (PE) se combina con el neutro (N) en el camino hacia el sistema de distribución local (PEN). El PE se separa del N normalmente en el cuadro de distribución cercano al medidor de energía. Aquí el PE se conecta a tierra individualmente para cada edificio.
Este sistema se usa comúnmente para instalaciones domésticas en Alemania.

Possible problems:
Cuando las líneas (L1, L2, L3) están muy desbalanceadas, el PE se ve afectado por el potencial N.Este sistema puede reducir la diferencia de potencial de p. Ej. una carcasa del motor al suelo, pero no puede eliminar el voltaje por completo.
La magnitud del voltaje depende del desequilibrio de la carga y la longitud del cableado. Una conexión a tierra repetida del PE es obligatoria.

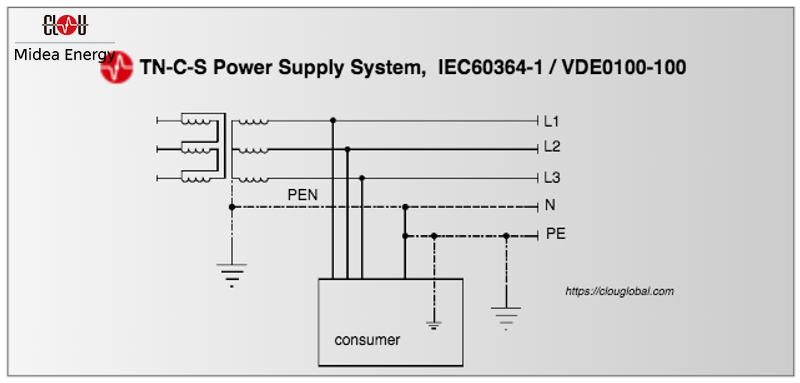

TN-C-S-power-supply-system
Sistema de suministro de energía TN-C-S

El sistema TT

Abreviatura francesa de: Terre Terre
En un sistema TT, el punto neutro del transformador y las carcasas del consumidor están directamente conectados a tierra. El cable neutro (N) no tiene conexión a PE. Por tanto, la N no tiene función de protección.

TT-power-supply-system
TT-sistema-de-fuente-de-alimentación

El sistema de IT

Abreviatura francesa de: Isolé Terré
El transformador no está conectado a tierra, los dispositivos de consumo están conectados a tierra. En caso de falla (línea a carcasa) no habrá circuito cerrado y se evitarán corrientes peligrosas.
La protección se realiza mediante dispositivos de control de aislamiento.

IT-power-supply-system
Sistema de suministro de energía de IT

Esta fue una breve información sobre los diferentes sistemas de suministro de energía definidos en IEC. En el mundo real, la conexión a tierra a veces es extraña. Escuché historias sobre posibles diferencias de> 100 V entre neutral y PE.
Por seguridad, es un gran problema.
El robo de energía con este método se detecta mediante la función de sabotaje de puesta a tierra parcial de los medidores de energía CLOU. La facturación sigue siendo precisa y el evento está registrado.

Gracias por leer.
