ESTúDIO DE MEDIçãO ELéTRICA EMS5

O software CLOU EMS5 é para controlar equipamentos de teste de medidores de energia e dispositivos relacionados. O padrão IEC 62057-1 para equipamentos de teste estacionários também está focado em software e manuseio, portanto, no futuro, o hardware do equipamento de teste de medidores desempenha apenas um papel secundário para calibração e certificação de medidores.

Todos podem esperar que o hardware esteja funcionando. Importante é a confiabilidade, rastreabilidade e validação dos dados de medição obtidos do sistema.
Para isso, a CLOU desenvolveu uma nova plataforma de controle. O objetivo é atender a todas as necessidades de medição com um software.

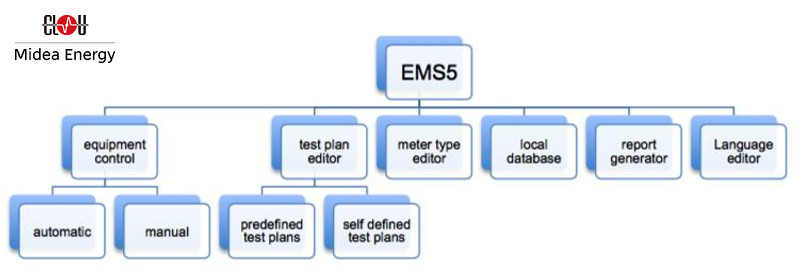

Estrutura modular

Os requisitos mínimos para o EMS5 são SO Windows 7 ou superior. Não é necessário instalar nenhum aplicativo adicional do MS-Office. Portanto, não são necessárias licenças adicionais.

O sistema EMS5 trabalha com drivers, há uma separação estrita entre o código fonte para operar um dispositivo individual e com as informações fornecidas por este dispositivo. Isso permite que a plataforma controle também dispositivos de terceiros, como, por exemplo, padrões de referência. (Para produtos de terceiros, precisamos ter o protocolo de comunicação que geralmente é fornecido pelo fabricante do equipamento).

Aplicativo

O aplicativo pode ser executado no modo de tela múltipla. A tela 1 pode mostrar os resultados do teste e o processo de teste em andamento, enquanto a tela 2 fornece todas as informações sobre as configurações (valores reais, diagrama fasorial, análise de harmônicos).

Teste de medidor totalmente automatizado

Test plans can be generated for individual meters with absolute values and to meter Planos de teste podem ser gerados para medidores individuais com valores absolutos e para famílias de medidores com valores relativos. O número de testes por plano de teste é ilimitado.
O software EMS5 pode testar todos os tipos de medidores de energia eletrônicos e eletromecânicos. Os seguintes testes podem ser feitos de forma totalmente automática:

• pré-aquecimento
• teste sem carga
• teste inicial, ativo e reativo
• testes de precisão relacionados à variação de corrente
• registrar testes em todos os quatro quadrantes
• testes constantes do medidor
• testes de variação de tensão
• testes de variação de frequência
• testes de corrente reversa
• testes de sequência de fase reversa
• testes de tensão desequilibrada
• testes de precisão na presença de harmônicos
• influência do auto aquecimento
• testes de estabilidade térmica
• testes de longa duração (teste de vida acelerado, requer uma câmara climática)

Outros testes podem ser feitos no modo semiautomático com orientação do usuário na tela:

• faltando testes neutros
• testes de influência de indução magnética

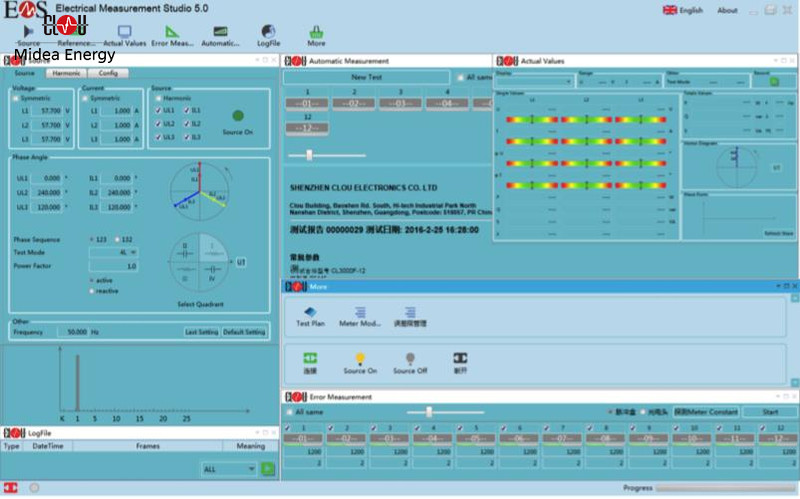

User InterfaceInterface de usuário

A interface de usuário do EMS5 fornece informações abrangentes sobre o status real do teste.

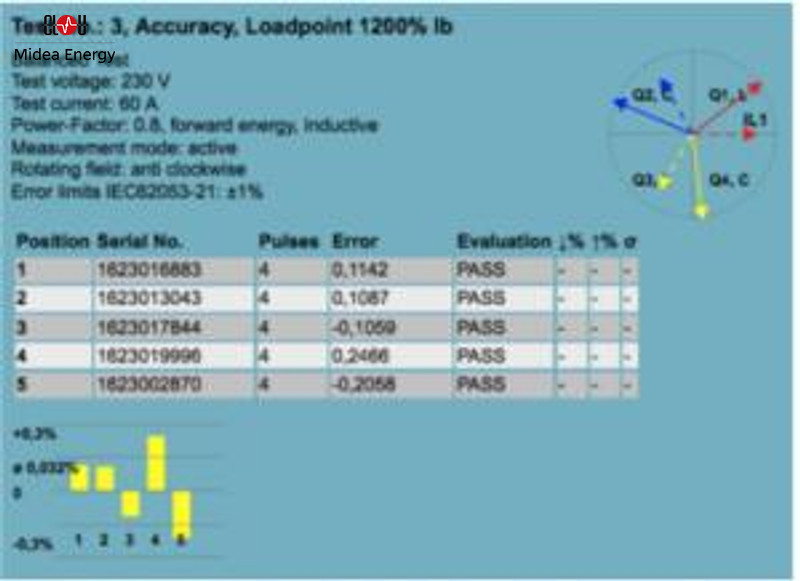

Avaliação gráfica

Um gráfico de barras mostra o erro individual por ponto de carga e posição. Esse recurso é extremamente útil ao avaliar planos de teste longos.

Relatório

Durante o teste, o relatório está disponível em formato HTML. Quando o arquivo HTML é carregado para um servidor web, todas as atividades de teste podem ser monitoradas remotamente.
O relatório pode ser personalizado e impresso em formato pdf.

Para upload para um banco de dados externo, estamos fornecendo um arquivo de resultado criptografado e uma interface de programação de aplicativos (API).

línguas

Uma ferramenta de tradução de software permite que o usuário localize o conteúdo de relatórios e controle do software. Até agora, o EMS5 suporta os seguintes idiomas:

• Inglês, Estados Unidos, en-US
• Chinês, China, zh-CN
• Alemão, Alemanha, de-DE
• Francês, França, fr-FR
• Espanhol, Espanha, es-ES
• Árabe, Síria, ar-SY
• Coreano, Coreia, ko-KR

Outros idiomas são implementados sob demanda com a ajuda de agentes CLOU e especialistas em serviços públicos locais.
O idioma do software de controle e do relatório pode ser definido individualmente. Portanto, é possível executar o software de controle, por exemplo. em francês e a reportagem em árabe.
A mudança de idioma não requer a reinicialização do software aplicativo.

Obrigado por ler. Se você tiver dúvidas ou precisar de uma cotação para equipamentos de teste de medidores, entre em contato conosco. Perguntas de interesse comum também são respondidas em nosso blog de medição CLOU.
