Influencia del autocalentamiento

La sección 9.4.11 de IEC 62052-11 Edición 2 trata sobre la influencia del autocalentamiento. Necesitamos averiguar si el calor interno que se produce está provocando una deriva temporal del error por encima de los límites de variación permitidos. Puede encontrar los límites de variación en el estándar aplicable para su medidor, p.ej. en la IEC 62053-21 para medidores de energía electrónicos clase 1 y clase 2.

meter type DTS718

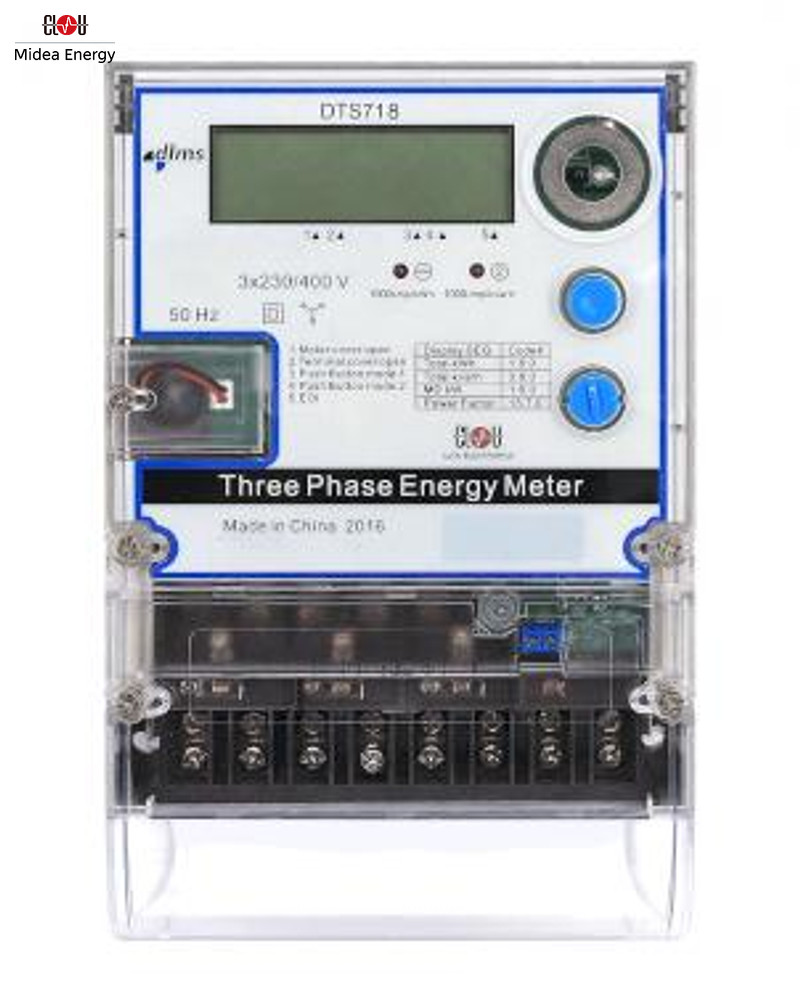

Medidor de energía trifásico DTS718

El siguiente ejemplo se tomó de un informe de prueba de tipo interno para nuestro medidor trifásico DTS718.

Los medidores probados tenían una Un de 230 V e Imax de 60 A.

La precisión es de clase 1.

Los límites de error de variación son +/- 0,7%

El procedimiento de prueba

La IEC requiere una longitud de cable de conexión de 1 my una sección transversal para obtener una densidad de corriente entre 3.2 A/mm2 y 4 A/mm2. Como somos vagos y hacemos estas pruebas solo con información, colocamos los medidores en un banco de pruebas. La densidad de corriente coincide con el cableado del banco de pruebas, pero los cables son demasiado cortos. El impacto es que los medidores probablemente se estén calentando debido a la influencia externa. En el peor de los casos, esto conducirá a un falso error.

Los medidores se energizan con Un (230 V) durante dos horas sin corriente. Luego aplicamos la corriente máxima (60 A, PF1) a los circuitos de corriente.

Ahora las redacciones originales de IEC: El error del medidor se medirá al factor de potencia unitario inmediatamente después de que se aplique la corriente y luego a intervalos lo suficientemente cortos como para permitir que se haga un dibujo correcto de la curva de variación del error en función del tiempo.

¿Qué intervalo es lo suficientemente corto? Y, ¿alguna vez has visto a alguien hacer un dibujo de la variación a lo largo del tiempo? Bueno, la IEC habla de "permitir un dibujo correcto", significa que no es obligatorio hacer uno.

De todos modos, debido al hecho de que el IEC aquí no es realmente específico, hemos establecido nuestro propio procedimiento. Medimos el error del medidor una vez por minuto utilizando un cálculo de pulso basado en el tiempo durante 10 segundos. Este tiempo es suficiente porque nuestro estándar de referencia tiene una resolución tres veces mayor que los productos de la competencia. También puedes echar un vistazo a nuestra calculadora de pulso. Para un factor de potencia de 1 y 10 segundos tenemos una resolución de 1,1 ppm, para un factor de potencia de 0,5 es de 2,2 ppm.
Por lo tanto, no tendremos un error sistemático debido a un tiempo de prueba demasiado corto.

Estamos haciendo una prueba de error para cada posición una vez por minuto durante todos los períodos de prueba.
Los medidores se prueban durante una hora para cada una de las siguientes condiciones:

  • Imax, energía activa, factor de potencia 1
  • Imax, energía activa, factor de potencia 0.5L (inductivo)
  • Imax, energía reactiva, factor de potencia 1
  • Imax, energía reactiva, factor de potencia 0.5L (inductivo)

Entonces, toda la prueba toma> 6 horas de ocupación del equipo..

Influence-of-self-heating-report

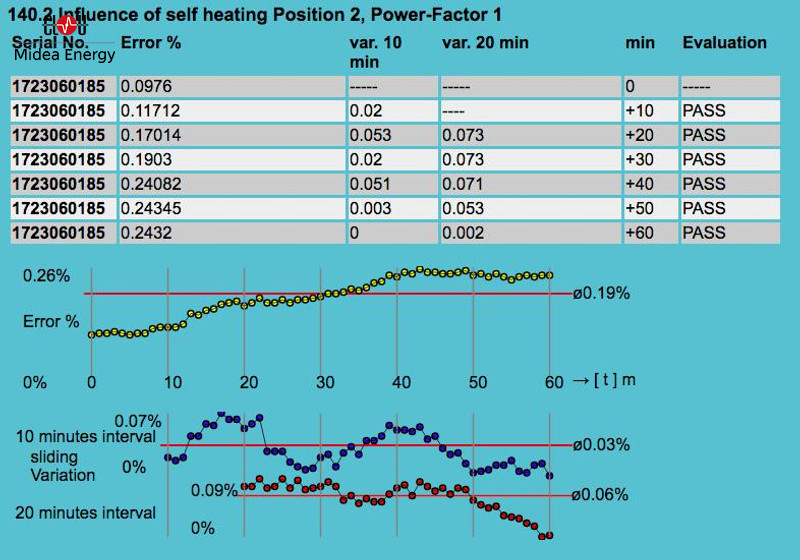

Captura de pantalla del software Influencia del autocalentamiento

El banco de pruebas junto con el software de control realiza la prueba automáticamente. La pantalla de la PC se actualiza después de cada medición de error. El informe de prueba final tiene el mismo contenido, incluidos todos los gráficos para cada punto de prueba y todas las posiciones. También existe la posibilidad de monitoreo remoto a través del servidor web.

¿Qué aprendemos de la captura de pantalla?
Tenemos los errores iniciales, una variación de 10 minutos (por diversión, no es obligatorio) y una variación de 20 minutos. Además de los límites absolutos de variación, también debe asegurarse de que la precisión del medidor no cambie más del 0,2%.
Vemos (puntos amarillos) que el error del medidor aumenta ligeramente hasta el minuto 45, luego el error permanece estable. El intervalo de 20 minutos (puntos rojos) está casi descendiendo a cero (variación del 0,02%). Entonces, incluso con los cables de conexión de corriente cortos, estamos muy lejos de los límites de variación permitidos de +/- 0.7%.

Gracias por echar un vistazo y "Prueba Feliz".
