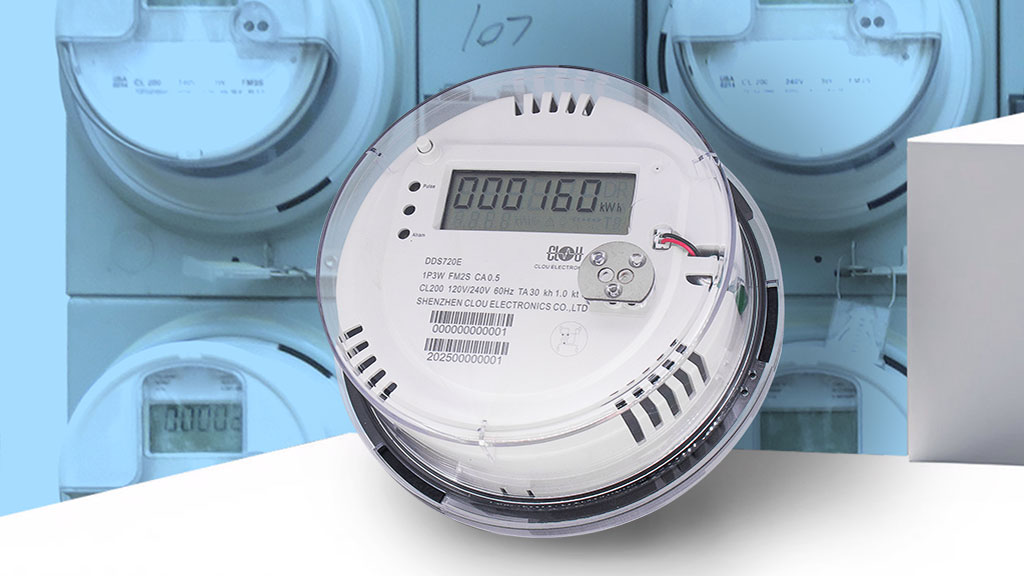

O medidor DDS720E do tipo soquete ANSI é um medidor residencial monofásico de estado sólido, projetado para oferecer às concessionárias de energia excepcional precisão digital, confiabilidade e facilidade de manutenção, além de ser economicamente viável. O medidor segue rigorosamente as normas ANSI C12.1-2008 "Especificações para Medidores" e C12.2-2010 "Níveis de Exatidão 0,2 e 0,5 para Medidores". Utiliza componentes de alta qualidade para garantir sua precisão e confiabilidade, e emprega tecnologia de fabricação avançada que assegura medição precisa, ampla funcionalidade e vida útil prolongada. A caixa do medidor é fabricada com materiais robustos, retardantes de chama e resistentes ao envelhecimento, e utiliza tecnologia de soldagem ultrassônica. Suas capacidades de comunicação multifuncionais permitem que o medidor se integre facilmente aos sistemas existentes de coleta de dados, oferecendo as vantagens da medição avançada.
Funções
- Modos de medição: suporta medição bidirecional/unidirecional
- Sistema de exibição: LCD de tela grande com ampla faixa de temperatura
- Interface de dados: módulo de comunicação infravermelho integrado
- Operação sem alimentação: leitura passiva do display (não requer fonte de alimentação externa)
- Design antifraude:
* Detecção de inversão de polaridade na fiação
* Proteção por selo de lacração nos parafusos
* Proteção contra violação: detecção integrada de abertura da tampa para maior segurança
Opções
- Faturamento multifarifário: suporta tarifação por horário de uso para atender a necessidades flexíveis de faturamento
- Design modular de alimentação: apresenta arquitetura de bateria substituível para prolongar a vida útil
Parâmetros Técnicos
| Item | Parâmetro |
|---|---|
| Tipo de soquete | FM1S2W, FM2S3W |
| Tensão nominal | 1120 V, 240 V |
| Faixa de tensão de operação | 0.7 Un … 1.2 Un |
| Classe de corrente e amperagem de teste | CL200 / TA30 A, CL100 TA 15 A |
| Frequência | 50 / 60 Hz |
| Display | LCD |
| Constante do medidor (Kh) | 10, 20 |
| Consumo de potência do circuito de tensão | ≤ 1.7 W, 1 VA |
| Consumo de potência do circuito de corrente | ≤1 VA |
Classe de precisão Ingress Protection against Water and Dust | 0.2, 0.5 |
| Temperatura de operação | – 30 ℃ … 65 ℃ |
| Faixa de temperatura de armazenamento | – 40 ℃ … 85 ℃ |
| Umidade | ≤ 95% |
| Protocolo de comunicação | IR |
| Dimensões (mm) | 176 (L) × 176 (W) × 77.5 (H) |
| Peso | 800 g |
